FFU安裝使用維護說明書

Fan Filter Unit (FFU)for System ceiling
風機過濾器單元(FFU)
FFU安裝使用維護說明書

請?jiān)敿?xì)閱讀本說明書，并妥善保存，以備日后維護時參考。
目    錄
概述
1-1風機過濾器單元
1-2結構及特點
重要安全事項
2-1安裝使用環境
2-2運送與安裝
2-3安裝?使用注意事項
使用說明
3-1運轉前點檢事項
3-2運轉時注意事項
維護說明
4-1日常維護
4-2定期維護
4-3故障排除
FFU安裝使用維護說明書附  錄

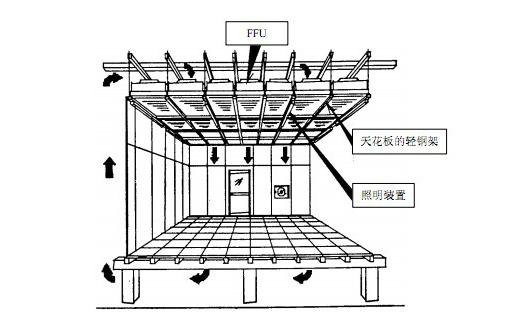

FFU安裝使用維護說明書內容包含風機過濾器單元的安裝-使用-維護-方法，本機體是安裝在潔凈區域天花板上，藉由濾網捕捉室內空氣中的塵埃，為能平穩且安全地發揮機體性能，使用前請?jiān)敿?xì)閱讀FFU安裝使用維護說明書。
注：本公司為了提高產品質量和性能，在不斷改進和創新中，本產品如有更新或更改，我公司隨時更改本FFU安裝使用維護說明書，恕不另行通知。
FFU安裝使用維護說明書概述
1-1風機過濾器單元
風機過濾器單元（FFU）是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。
風機從FFU頂部將空氣吸入并經HEPA過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。廣泛用于半導體、液晶制造業、電子、生物制藥.等行業。
FFU使用環境:
>>周圍溫度：5℃～40℃
>>濕度：低于85%RH(沒有濕氣凝結狀態下)
>>周圍空氣：一般室內空氣
>>清凈度：100-10級
>>請避免連續反復ON/OFF操作機體
如果在未符合上述條件的環境下使用風機濾網機組，將會影響制品性能，并可能會發生電氣短路現象，造成電氣部件損壞，縮短制品使用壽命。
為能安全且有效地使用風機過濾器單元請參閱第4頁的〝重要安全事項〞。

1-2結構及特點

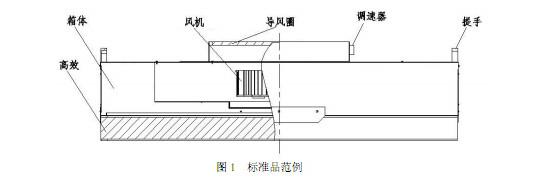

(1) FFU主要部件

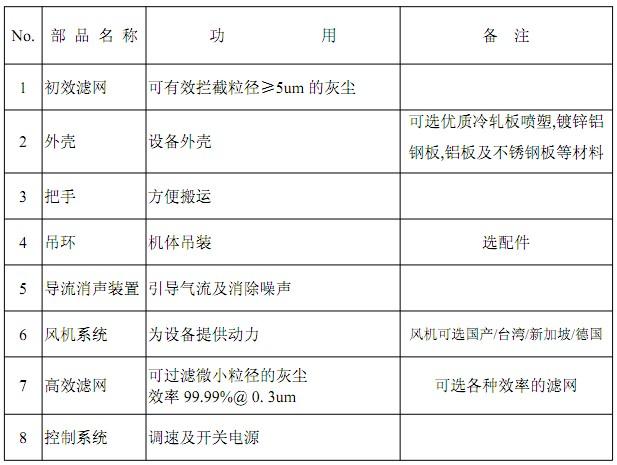

(2) 表1. 部件明稱及功能(參考圖1)

2.重要安全事項(請參考FFU安裝使用維護說明書)
不當使用風機過濾器單元組將會造成制品性能降低，使用時請務必遵守下列事項：
2-1 安裝使用環境(請參考FFU安裝使用維護說明書)
>>風機過濾器單元的安裝應遠離加熱器、火爐或其它熱源。
>>設置風機過濾器單元場所不可放置易燃物，以免發生火災。
>>請勿在機體附近使用具爆炸性或揮發性的化學物品，如果機體吸入這些化學物品將有可能會導致火災或爆炸等事故發生。
>>請勿于機體附近使用含硫酸、鹽酸、漂白劑及其它具腐蝕性化學藥品，如果使用這些化學藥品將有可能會導致機體腐蝕及損壞。

2-2FFU運送與安裝
>>請?jiān)陲L(fēng)機過濾器單元包裝完好的狀態下搬運制品，搬運時務必保持水平，如果使用輕便推車等工具運送時，請選用車臺超過機體包裝寬度的推車。
>>機體安裝后，機體上方至少須預留30公分以上的空間，以利將來機體維修，未預留足夠的維修空間，機體將無法進行維修及部件更換。
>>試運轉前，請先拆除吸入口上及均流板下附著的保護膜。

2-3FFU安裝使用注意事項(請參考FFU安裝使用維護說明書)
>>風機過濾器單元安裝于無塵室時，請務必遵守下列指示
>>當進入無塵室時
請穿著防塵衣以免攜帶灰塵進入室內。
請以酒精清理工具以免攜帶灰塵進入室內。
請以酒精清理衣柜未保護處以免攜帶灰塵進入室內。
點檢時請使用防塵紙及原子筆作記錄以免再產生灰塵。
>>切勿直接重壓風機過濾器單元機體，以免造成機體變形。
>>請勿以沾濕的手操作機體，以免發生觸電危險。
>>請勿遮蔽機體吸入口及吹出口，機體吸入口及吹出口被遮蔽，將導致機體性能無法正常發揮，造成機體功能異常或電氣部件損壞。

>>實施第三種接地工事，以避免電擊產生之危險。
3.FFU安裝使用(請參考FFU安裝使用維護說明書)
3-1運轉前檢查事項
運轉前請先檢查下列注意事項：
>>機體外部電源是否連接，電源供應是否妥當。
>>機體接地工事是否已實施。
>>機體上方空氣吸入口及下方濾網的保護膜是否已取下。
3-2運轉時注意事項
(1) 開始運轉(請參考FFU安裝使用維護說明書)
>>當電源開啟后，機體即開始運轉。
>>機體運轉后請確認是否有異常現象。
當有下列情形發生，機體無法正常運轉時，請向經銷服務人員反映。
>>機體內部有異物，機體離心風扇無法正常旋轉。
>>機體內部電線脫落，接頭松脫。
>>機體內部電氣部件，如過電源插頭、馬達損壞。
(2) 停止運轉
>>運轉后如發現異常現象，請即切斷電源，停止機體運轉。
4.維修點檢
>>自購買日起進行定期檢查，請勿自行檢查，以免造成觸電或火災等事故發生。
>>除了維修人員外，請勿自行拆解、修理或變更規格，以免造成觸電或火災的發生。
>>當更換濾網等部件時，請注意不要損壞濾紙。
>>維修點檢時，請務必先切斷電源，停止機器運轉后再實施，以免發生觸電或傷害危險。
>>當安裝維修點檢完成后，在機體起動前，請確定機體基礎穩固。
4-1日常維護
每天工作開始之前請依表2.點檢下列各項，當發現有不正常的情形，立即切斷電源并采取改正措施。
表2. 日常維護

4-2定期維護
使用風機過濾器單元一段時間后，因使用環境及使用狀況之差異，為了防止意外及確保風機過濾器單元的正常運轉，請務必實施下列定期點檢。
4-2.1定期維護
(1)定期維護項目請依表3.所示，對風機過濾器單元實施定期點檢，當部件壽命已至?xí)r，請立即進行部件更換。(部件壽命指一般使用狀況下之壽命，會因使用環境及使用狀況而有所差異)。
(2)當由于不可抗力(如地震、電擊…..等)或化學藥品的泄漏(腐蝕氣體…..等)意外發生，停機再啟動后，請務必實施相同的檢查。

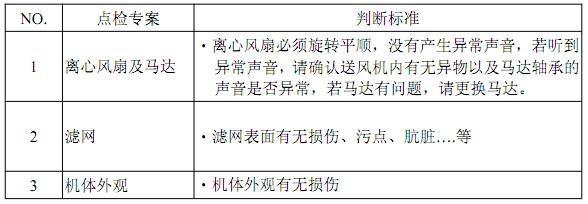

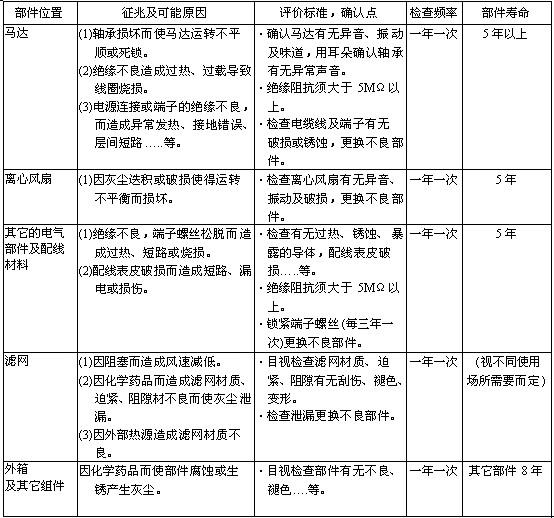

表3. 定期維護項目

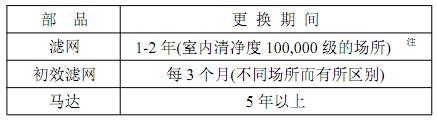

表4消耗性部件的更換期間 ( 我司建議 )

注：濾網更換期間會因不同使用場所的差異而有所不同。
4.2.2點檢完成
點檢完成后，清潔工作場所及確認風機過濾器單元在正常運轉狀況；保留點檢報告，當部件更換或機體更新時作為參考。

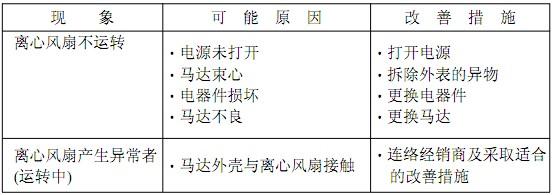

4-3故障排除
若有以下現象發生，連絡本公司并告知機身編號、機型、電壓及不良現象(盡可能詳細)，然后慎重的調查問題的起因及采取適合的改善措施。

>>非服務技術人員請勿拆解、修理或修改風機過濾器單元，以避免造成嚴重的意外，例如觸電或火災。
附錄

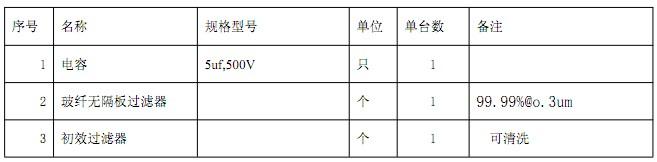

易損件規格表：

>>當需要更換服務備品時，請務必依本FFU安裝使用維護說明書中表1.所列之部件名稱提供予服務人員。
>>任何未經認可之代用品，不僅可能會影響風機過濾器單元的性能，同時可能造成火災、觸電或其它危險。
